Künzel

Heizkessel mit Druckgebläse
Der KÜNZEL Holzvergaser-Heizkessel ist ein Spezial-Holzkessel für stückiges von der BImSchV zugelasses Holz. Die Scheitholzlänge beträgt je nach HV-Typ von 1/3 bis über 1/2 m. Der Brennstoffverbrauch ist ca. 1/3 geringer als bei einem Holzkessel herkömmlicher Bauart. Obwohl der KÜNZEL Holzvergaser-Heizkessel ein Kessel mit unterem Abbrand ist, arbeitet er nach einem neuen Prinzip. Ein temperaturgesteuertes Druckgebläse befindet sich vorn unter der Blende zwischen Füll- und Aschtür. Die Verbrennungsluft wird dosiert als Primär- und Sekundärluft bedarfsabhängig zugeführt. Das ergibt feuerungstechnische Wirkungsgrade bis zu 93 %. Der Schadstoffausstoß ist dabei wesentlich geringer als vom Gesetzgeber gefordert. KÜNZEL Holzvergaser-Heizkessel sind bei staatlichen Stellen geprüft und erfüllen die Anforderungen auf Luftreinhaltung der BImSchV, sie sind mit Ü-Zeichen gekennzeichnet.

KÜNZEL Holzvergaser-Heizkessel werden ab dem Typ HV 17 vom Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) gefördert. http://www.bafa.de/1/de/aufgaben/energie.htm

Preise erhalten Sie jederzeit kostenfrei und unverbindlich!





Nach oben

D A T E N

Typ HV    15   17   24   35   50
Nennleistung Holz  kW  14,9  16,5  26  35  47
Wirkungsgrad (Feuerung)  90,1  92,2  90,9  88,8  93,6
Füllvolumen  Liter  88  88  116  155  210
Füllraumtiefe  mm  400  400  550  600  600
Füllöffnung B x H  mm  380 x 255  380 x 255  380 x 255  450 x 300   450 x 350
Abgasmassenstrom (beim Anheizen)  kg/s  0,011 (0,022)  0,011 (0,022)  0,018 (0,036)   0,026 (0,052)  0,037 (0,075)
Zugbedarf  Pa  10 - 18  10 - 18  10 - 18  10 - 18  10 - 18
Wasserinhalt  Liter  53  53  75  106  150
Gebläse  Watt  35  35  35  88  88
A Breite  mm  560  560  560  650  680
B Tiefe  mm  720  720  870  930  1000
C Höhe  mm  1240  1240  1240  1400  1630
D Abgasstutzenhöhe  mm  1060  1060  1060  1210  1430
E Abgasstutzen  mm  150  150  180  180  200
Gewicht   kg  235  240  300  380  415


Nach oben

Standard-Schaltfeld 212 für Druckgebläse Heizkessel HV (nicht HV-S)

Das Standard-Schaltfeld ist eine zweckmäßige thermostatische Steuerung. Von der Startphase bis zum Ausbrand wird das Gebläse geschaltet.
Die Kesseltemperatur ist zwischen 80 ° und 90 °C einstellbar. Ein Pumpenthermostat schaltet die Kesselkreispumpe erst
ein, wenn der Kessel Betriebstemperatur erreicht hat.
Dadurch wird eine Unterkühlung des Kessels und die gefährliche Kondesatbildung vermieden.
Ein Gebläse-Stop-Thermostat beendet den Heizvorgang, wenn die eingestellte
Mindesttemperatur des Kessels unterschritten wird. Kesselthermometer, Hauptschalter, Starttaster sowie Betriebsleuchten für Startphase, Betrieb, Pumpe und
Gebläse sind ebenfalls in der Front des Schaltfeldes übersichtlich untergebracht.
Das Schaltfeld ist für den Saugzug-Heizkessel HV-S nicht geeignet. Eine Puffersteuerung muß separat installiert werden. Für die
automatische Umschaltung auf eine externe Feuerung ist das Steuerrelais ( Art.-Nr. 150220 ) erforderlich.






Nach oben

Elektronik-Schaltfeld 412 mit Pufferspeicherregelung und 2-Stufen-Leistungsregelung für Druckgebläse-Heizkessel HV und Saugzug-Heizkessel HV-S
Das Elektronik-Schaltfeld 412 ist ein vollelektronisch arbeitendes Schaltfeld mit einer Vielzahl von Funktionen. Zusätzlich zu den Funktionen des Standard-Schaltfeldes, nämlich der Steuerung des Gebläses vom Start bis zum Ausbrand, beinhaltet es eine Leistungsregelung über einen Abgasthermostat und die Steuerung der Pufferbe- und Entladung. Die Abfrage von 2 Puffertemperaturen ist möglich.
Das Schaltfeld enthält bereits das Relais für die externe Feuerung und das Umschaltventil. Es ist sowohl für den Druckgebläse-Heizkessel HV als auch für den Saugzug-Heizkessel HV-S geeignet.











Nach oben

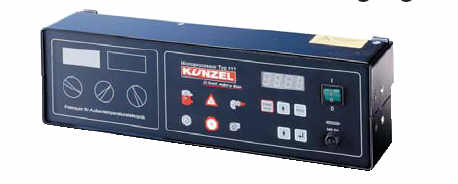

Micro-Prozessor-Schaltfeld 812
mit Pufferspeicherregelung und 2-Stufen-Leistungsregelung
für Druckgebläse-Holzvergaserkessel HV und Saugzug-Holzvergaserkessel HV-S


Das microprozessorgesteuerte Schaltfeld 812 läßt den Kessel in 2 Leistungsstufen arbeiten. Bei Erreichen der zwischen 80 ° C und 90 °C einstellbaren Solltemperatur oder einer einstellbaren Abgastemperatur setzt das Schaltfeld die Gebläseleistung auf Teillast zurück.
Hierdurch wird Brenndauer und Wirkungsgrad erhöht, Emissionen und Verschleiß dagegen vermindert. Das Schaltfeld enthält eine Pufferspeicherregelung, die Abfragemöglichkeit von 3 Puffertemperaturen und einen Speicher für abrufbare Statistikwerte wie z.B. Betriebsstunden. AlleTaster, Leuchten und die Temperaturanzeige sitzen geschützt
unter der glatten Frontfolie.
Das Schaltfeld kann ein Umschaltventil ansteuern und verfügt über einen potentialfreien Kontakt um eine externe Heizung anzusteuern, wenn Kessel und Puffer leer sind.
Es ist sowohl für den Druckgebläse-Heizkessel HV als auch für den Saugzug-Heizkessel HV-S geeignet. Links ist ein Einschubschacht für ein Regelgerät E 23B oder E 233B vorbereitet. Eine Anschlußbox (Art-Nr. 150262) stellt die Verbindungen her.
